ERH 4600 RF (öl/emulsion)

Die Erhitzer der Serie 4600 verfügen über Konstruktionsmerkmale, die sie zu den überlegenen Geäten auf dem Markt machen. Die hohe Variabilität des Designs erlaubt eine optimale Adaption an die Prozessbedingungen. Tausende dieser Erhitzer verrichten seit Jahrzehnten zuverlässig ihren Dienst in Schiffen, Kraftwerken und Industrieanlagen auf der ganzen Welt.

Konstruktionsmerkmale

Die Serie 4600 RF besteht aus einem geschweißten Druckbehälter mit elektrischem Heizeinsatz. Die Heizelemente stecken in Schutzrohren, sind also nicht in direktem Kontakt mit dem Medium. Die Heizelemente können ohne Entleeren des Behälters einzeln gewechselt werden und bieten hervorragende Eigenschaften hinsichtlich Ansprechverhalten und Umströmung.

Wärmeübertragung

Aufgrund der idealen Umströmung der Heizkörperschutzrohre findet eine schonende Erwärmung des Mediums statt. Die Oberflächenbelastung kann durch die anwendungsspezifische Auslegung der Heizelemente perfekt auf das Medium abgestimmt werden. Empfehlenswerte Oberflächenbelastungen:

0,8 W/cm²

Schmieröle/geringe Durchströmungen des Erhitzers

1,1 W/cm²

höherviskose Schweröle/mittlere Durchströmung

1,4 W/cm²

Marinediesel und leichte Schweröle/höhere Durchströmung



Eigenschaften & Optionen

Die Erhitzer werden immer mit eingebautem Sicherheitstemperaturbegrenzer (STB) ausgeliefert. Weitere optionale Ausstattungen im Bereich Anlagensicherheit sind Strömungswächter, Temperaturwächter, Pt-100 Sensoren und Sicherheitsventile.

Die Geräte sind mit einer hochwertigen Isolierung aus Steinwolle und verzinktem Blechmaterial ausgestattet. Der Blechmantel kann auch in Edelstahl (optional poliert) ausgestattet werden.

Standard: Flansche DIN EN 1092-1/11B1/DN15-DN250/PN16
Optional: Triclamp/Rohranschluss
Die Position der Anschlüsse kann nach Kundenwunsch angepasst werden.

















weitere auf Anfrage

Hochwertige Industrielackierung mit 2K PUR Strukturlack.

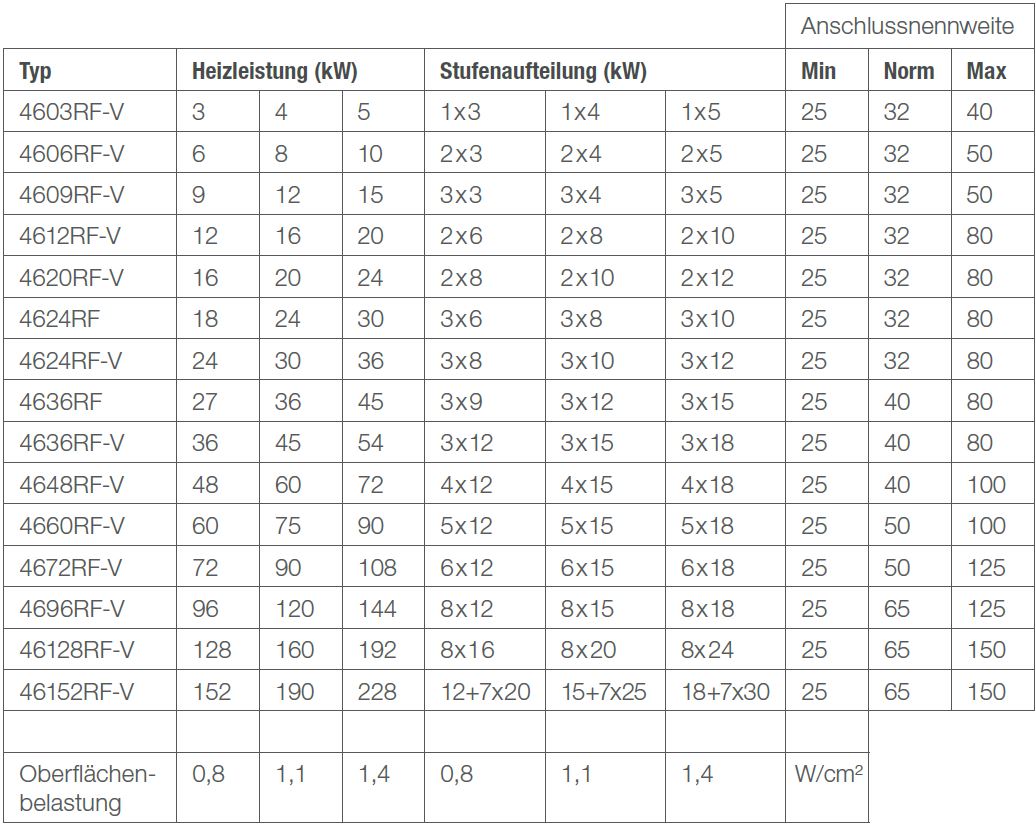

Übersichtstabelle Standardausführungen

kundenspezifische Ausführungen auf Anfrage erhältlich!

Download Datenblatt

Durchlauferhitzer ERH 4600 RF
